Решение для испытаний образцов дисперсных грунтов в условиях динамического трёхосного сжатия
Для стандартных лабораторных задач, типовых циклических испытаний и расчётов, где не нужен расширенный диапазон частоты.
Для продвинутых динамических испытаний, более сложных режимов нагрузки и задач, где важна повышенная частота воздействия.
Испытания образцов дисперсных грунтов различной степени водонасыщения в лабораторных условиях методом динамического трёхосного сжатия в соответствии с п.6 ГОСТ Р 56353-2022, СП 23-105-2004, ASTM и др. с целью определения таких характеристик как:
параметры виброразжижения грунтов (переход тиксотропного грунта в текучее состояние);

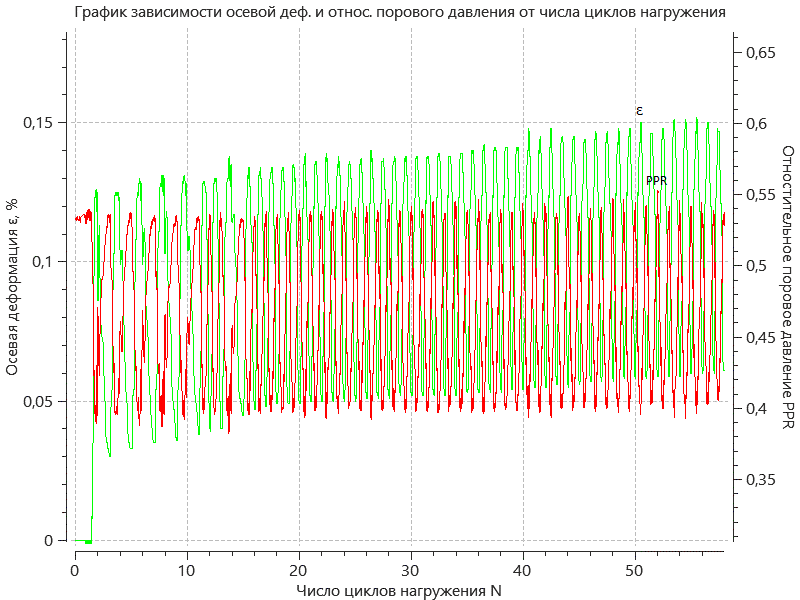

сейсмическая разжижаемость грунтов PPR;
критическое пиковое горизонтальное ускорение для возникновения разжижения при землетрясении на поверхности почвы PGA (τd/σ’);

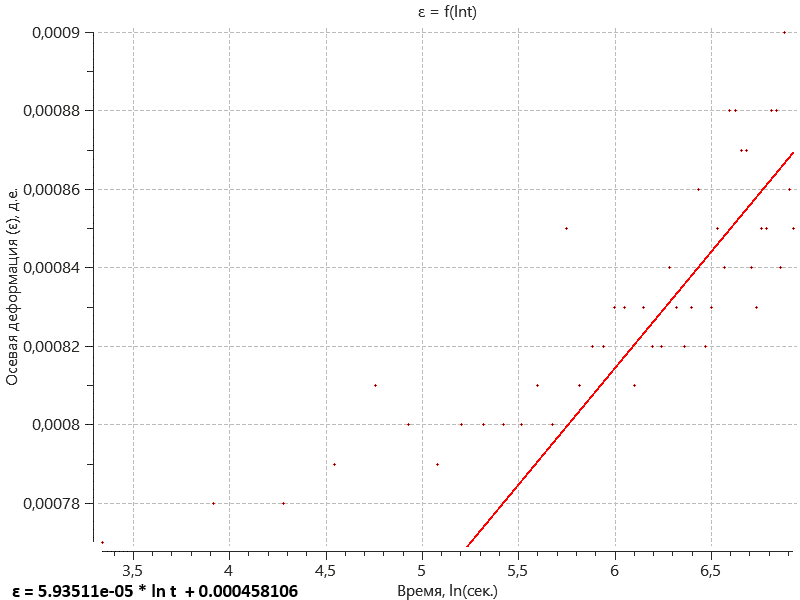

значение относительной деформации виброползучести εd, применяемое для расчёта длительных осадок основания от совместного действия статических и динамических нагрузок в соответствии с СП 22.13330.2016;
.png)
значение потенциала разжижения грунта FL
уменьшенное значение модуля деформации Ered;

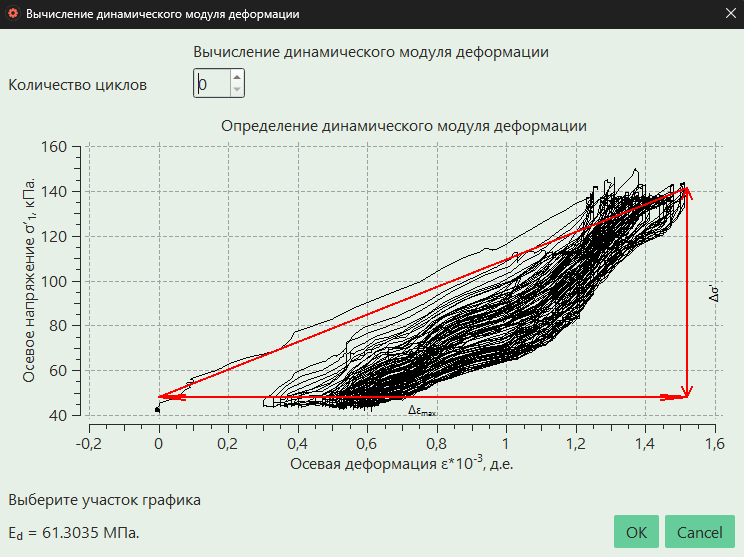

динамический модуль деформации Ed;

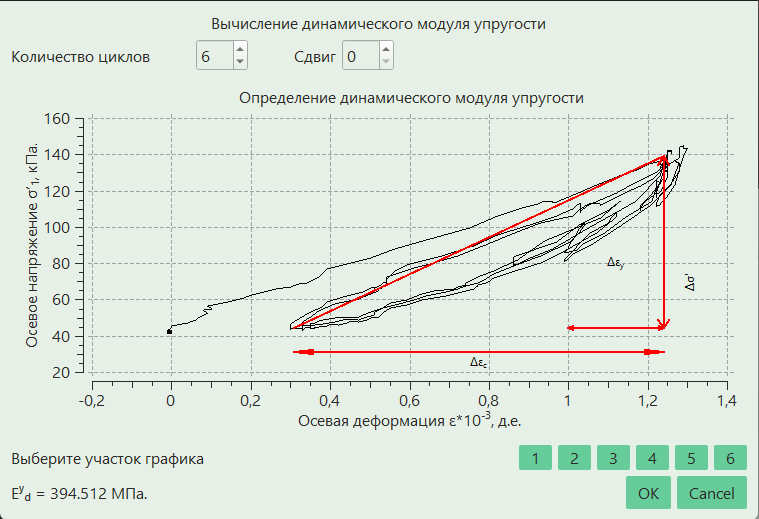

динамический модуль упругости Eуd;
коэффициент уплотняемости несвязного грунта RS;
осадку слоя δL;
латеральных деформаций грунта в результате разжижения;

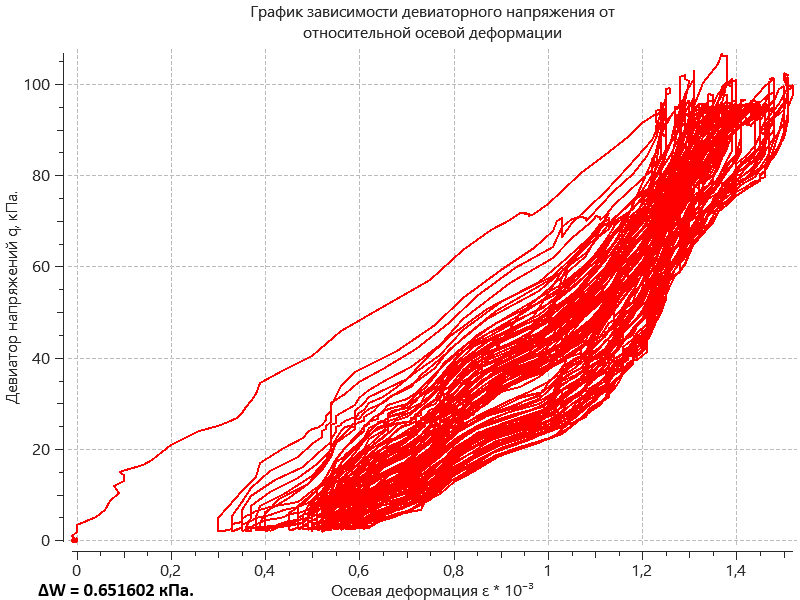

удельная рассеянная энергия ∆W и степень устойчивости грунта.
Программная часть делает установку полноценным испытательным комплексом: оператор задаёт режимы, контролирует процесс и получает готовые графики, расчёты и отчётные данные.
Специализированное программное обеспечение обеспечивает проведение испытаний, визуализацию параметров в процессе нагружения и последующую обработку результатов в удобном инженерном формате.

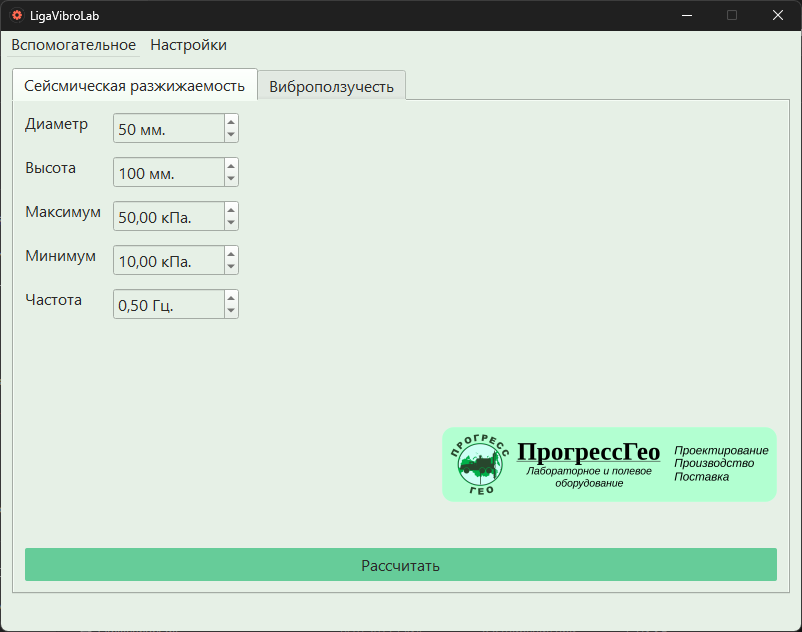

Настройка параметров нагружения, циклов воздействия и последовательности проведения испытания под конкретную методику.

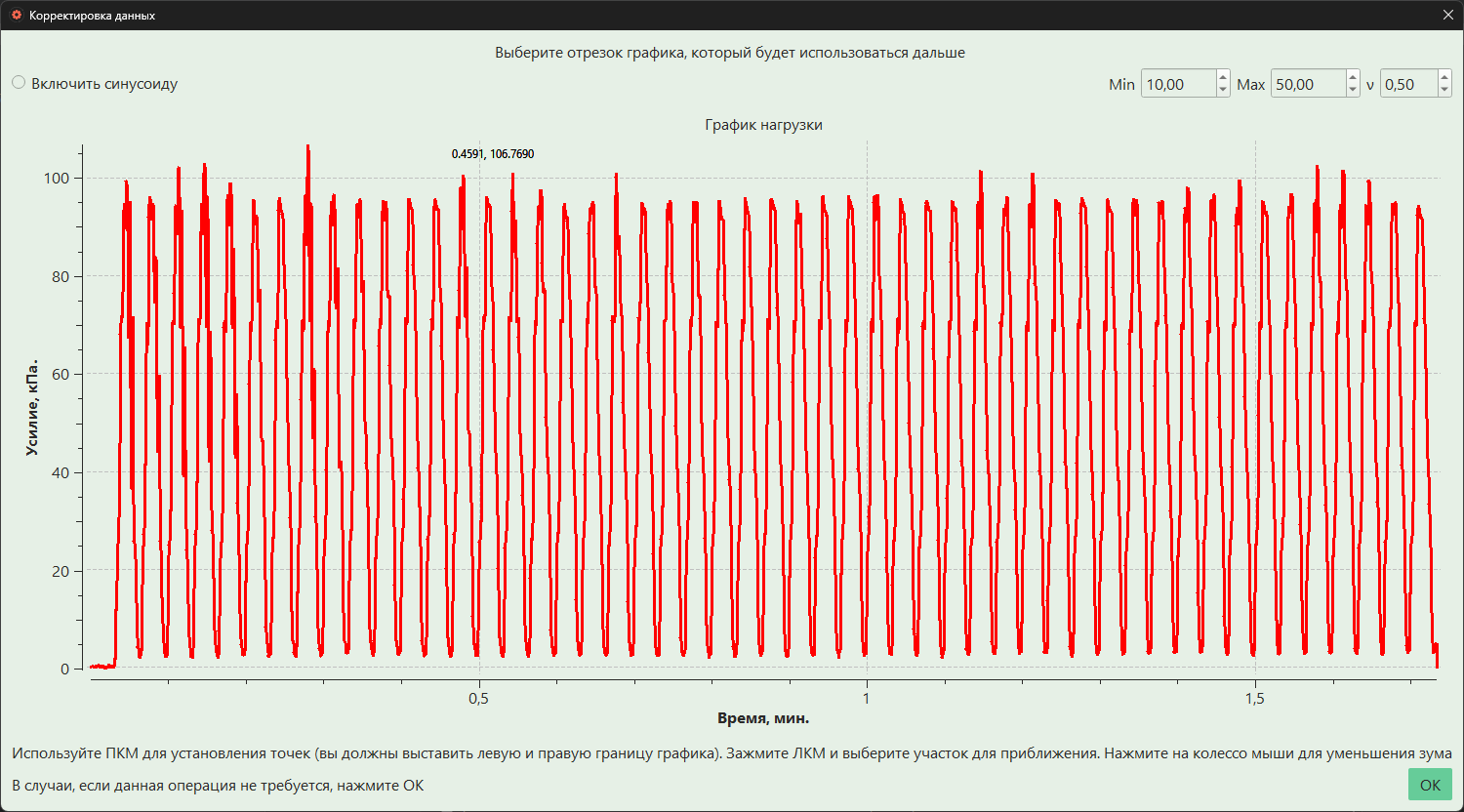

Отображение кривых деформирования, циклов нагрузки и ключевых показателей в процессе испытания.

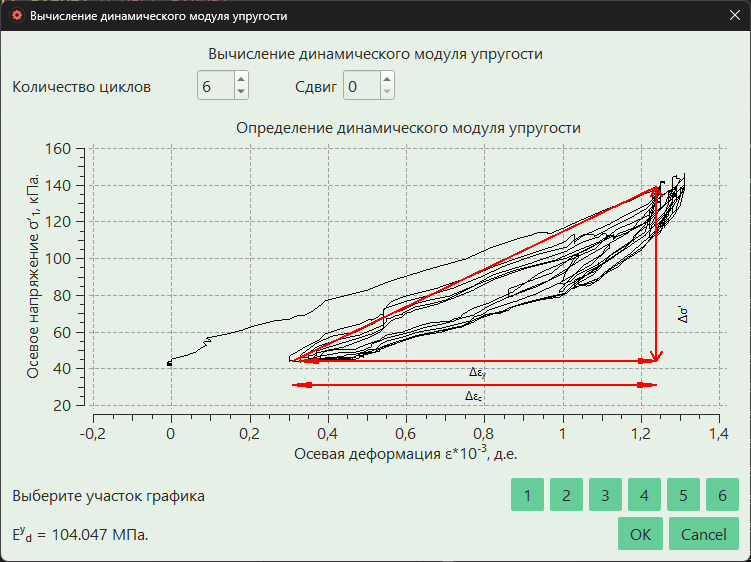

Автоматизированное определение динамического модуля деформации, параметров виброползучести и других расчётных показателей.
Подготовка итоговых данных для протоколов, отчётов и дальнейшего использования в инженерных расчётах.
Таблица для сравнения технических характеристик наших устройств.
| Макс. вертикальная нагрузка | 10 кН |
| Частота воздействия | до 70 Гц |
| Всестороннее давление | 2 МПа |
| Циклическое давление | 0,8 МПа |
| Ход траверсы | 50, 71.4, 100 мм |
| Погрешность давления | ±0,25% |
| Погрешность силы | ±0,5% |
| Погрешность перемещения | ±0,2% |
| Диаметр образца | 50, 100 мм |
| Габариты (Ш×Г×В) | 1180×650×1900 мм |
| Масса | 245 кг |
| Макс. вертикальная нагрузка | 10 кН |
| Частота воздействия | до 10 Гц |
| Всестороннее давление | 2 МПа |
| Циклическое давление | 0,8 МПа |
| Ход траверсы | 40 мм |
| Погрешность давления | ±0,25% |
| Погрешность силы | ±0,5% |
| Погрешность перемещения | ±0,2% |
| Диаметр образца | 50, 71.4, 100 мм |
| Габариты (Ш×Г×В) | 550×650×1780 мм |
| Масса | 115 кг |
Подготовим КП под вашу лабораторию, подберём конфигурацию и рассчитаем стоимость в течение 1 рабочего дня.
